衡水套筒鋼筋的連接及執(zhí)行情況
1.綁扎搭接接頭
有關(guān)要求及規(guī)定《混凝土結(jié)構(gòu)工程施工 及驗收規(guī)范》GB 50204-20025.4.6條
2.鋼筋焊接接頭
現(xiàn)行《鋼筋焊接及驗收規(guī)程》JGJ 182003
正在進(jìn)行修訂，修訂的主要內(nèi)容有：
①了術(shù)語和符號；
②根據(jù)現(xiàn)行，特別是GB1499.2-2007《鋼 筋混凝土用鋼 2 部分：熱軋帶肋鋼筋》中細(xì) 晶粒鋼筋的出現(xiàn)，做了細(xì)晶粒鋼筋各種焊接方 法的試驗后，了適用于焊接的鋼筋牌號和 規(guī)格；
③對用于鋼筋電渣壓力焊的鋼筋下限直徑，從 14mm 延伸至12mm；
④在焊接工藝方面，將箍筋閃光對焊從 原來“鋼筋閃光對焊”中列出，增補(bǔ)內(nèi)容， 單成節(jié)；
⑤在鋼筋電弧焊中，了CO2氣體保護(hù)電 弧焊的內(nèi)容；
⑥在鋼筋氣壓焊方面，了半自動鋼筋固 態(tài)氣壓焊和鋼筋氧液化石油氣熔態(tài)氣壓焊的 內(nèi)容；
⑦在預(yù)埋件T 形接頭焊接中了鋼筋埋弧 螺柱焊。
鋼筋氧液化石油氣熔態(tài)氣壓焊：鋼筋氣壓焊的 基本原理是采用氧-燃料氣體火焰將兩鋼筋對接 處進(jìn)行加熱,使其達(dá)到塑性溫度(約1250℃)或熔化 溫度(1540℃以上)加壓完成的一種壓焊。達(dá) 到塑性溫度的稱為固態(tài)氣壓焊,即閉式氣壓焊;達(dá) 到熔化溫度的稱為熔態(tài)氣壓焊,即開式氣壓焊。
螺柱焊：將螺柱一端與板件(或管件)表面接 觸并通電引弧，待面熔化后，給螺柱一 定壓力完成焊接的。
鋼筋埋弧螺柱焊：它是將螺柱焊與埋弧焊很好結(jié)合,經(jīng)試驗研究而發(fā)明的一種新技術(shù)。 其基本原理是,采用螺柱焊焊槍將鋼筋, 頂壓在鋼板上,利用螺柱焊機(jī)輸出強(qiáng)電流,熔 化鋼筋和鋼板在焊劑層下形成熔池,加壓完 成一種壓焊接頭。
3.鋼筋機(jī)械接頭
新編號：《鋼筋機(jī)械連接技術(shù)規(guī)程》 JGJ 107-2010
實施時間：2010年10月1日
性質(zhì)：行業(yè)
本規(guī)程修訂的主要技術(shù)內(nèi)容是：
1．是在《鋼筋機(jī)械連接通用技術(shù)規(guī)程》 JGJ107-2003的基礎(chǔ)上修訂的，將原行業(yè) 《帶肋鋼筋套筒連接技術(shù)規(guī)程》JGJ 108 96、《鋼筋錐螺紋接頭技術(shù)規(guī)程》JGJ 109 - 96 中有關(guān)接頭的加工與安裝等要求納入本規(guī) 程，同時納入了鐓粗直螺紋鋼筋接頭和滾軋直 螺紋鋼筋接頭的現(xiàn)場加工和安裝要求；
2．修改了不同等級鋼筋機(jī)械接頭的性能要求 及其應(yīng)用范圍；
3．用殘余變形代替非彈性變形作為接頭的 變形性能指標(biāo)；
4．補(bǔ)充了型式檢驗報告的時效規(guī)定和型式 檢驗中對接頭試件的制作要求；
5．現(xiàn)場工藝檢驗中了測定接頭殘余變 形的要求，修改了抗拉強(qiáng)度檢驗的合格；
6．了型式檢驗與現(xiàn)場檢驗試驗的 耍求；
7．修改了接頭疲勞性能相關(guān)要求。
衡水套筒《鋼筋混凝土施工驗收規(guī)范》對鋼筋連 接的有關(guān)規(guī)定
1、綁扎搭接
同一構(gòu)件中相鄰縱向受力鋼筋的綁扎搭接 接頭宜相互錯開。綁扎搭接接頭中鋼筋的橫 向凈距不應(yīng)小于鋼筋直徑，且不應(yīng)小于25mm。 鋼筋綁扎搭接接頭連接區(qū)段的長度為1.3ll （ll為搭接長度）。
同一連接區(qū)段內(nèi)，縱向受拉鋼筋搭接接頭面 積百分率應(yīng)符合設(shè)計要求；當(dāng)設(shè)計無具體要 求時，應(yīng)符合下列規(guī)定：
1） 對梁類、板類及墻類構(gòu)件，不宜大于 25%；
2） 對柱類構(gòu)件，不宜大于50%；
3） 當(dāng)工程中確有必要增大接頭面積百分率 時，對梁類構(gòu)件，不應(yīng)大于50%；對其他構(gòu) 件，可根據(jù)實際情況放寬。
2、機(jī)械連接接頭或焊接接頭
當(dāng)受力鋼筋采用機(jī)械連接接頭或焊接接頭時， 設(shè)置在同一構(gòu)件內(nèi)的接頭宜相互錯開。
縱向受力鋼筋機(jī)械連接接頭及焊接接頭 連接區(qū)段的長度為35倍d（d為縱向受力鋼筋 的較大直徑）且不小于500mm。
同一連接區(qū)段內(nèi)，縱向受力鋼筋的接頭面積 百分率應(yīng)符合設(shè)計要求；當(dāng)設(shè)計無具體要求 時，應(yīng)符合下列規(guī)定：
1 ） 在受拉區(qū)不宜大于50%；
2 ） 接頭不宜設(shè)置在有抗震設(shè)防要求的框架 梁端、柱端的箍筋加密區(qū)；當(dāng)無法避開時， 對等強(qiáng)度高機(jī)械連接接頭，不應(yīng)大于 50%；
3 ）直接承受動力荷載的結(jié)構(gòu)構(gòu)件中，不宜 采用焊接接頭；當(dāng)采用機(jī)械連接接頭時，不 應(yīng)大于50%。
三、鋼筋機(jī)械連接技術(shù)規(guī)程
（一）總則
1、為在混凝土結(jié)構(gòu)工程中使用鋼筋機(jī)械連 接做到安全適用、技術(shù)、經(jīng)濟(jì)合理、確 保，制定本規(guī)程。
規(guī)程制定的目的是：對房屋建筑和一般構(gòu)筑 物中鋼筋的各種機(jī)械連接接頭的設(shè)計原則、 性能等級、要求、應(yīng)用范圍以及檢驗評 定作出統(tǒng)一規(guī)定，與《混凝土結(jié)構(gòu)設(shè)計 規(guī)范》GB50010配套應(yīng)用。
2、本規(guī)程適用于房屋建筑與一般構(gòu)筑物中 各類鋼筋機(jī)械連接接頭（以下簡稱接頭）的 設(shè)計、應(yīng)用與驗收。
構(gòu)筑物指：電視塔、煙囟等結(jié)構(gòu)、容器 及市政公用基礎(chǔ)設(shè)施等；
公路和鐵路橋梁、大壩、核電站等其他工程 可參考使用。
3、用于機(jī)械連接的鋼筋應(yīng)符合現(xiàn)行標(biāo) 準(zhǔn)《鋼筋混凝土用鋼 2部分：熱軋帶肋鋼 筋》GB1499.2的規(guī)定。
新《鋼筋混凝土用鋼 2部分：熱 軋帶肋鋼筋》GB1499.2列入了HRB500級鋼筋 和晶粒細(xì)化鋼筋，對上述鋼筋采用鋼筋機(jī)械 連接尚無很多實踐，但只要接頭強(qiáng) 度和變形性能要求即可應(yīng)用，采用什么接頭 形式需要在工程實踐和市場中優(yōu)勝劣汰。
4、鋼筋機(jī)械連接除應(yīng)符合本規(guī)程外，尚應(yīng) 符合現(xiàn)行有關(guān)。
（二）術(shù)語
1、鋼筋機(jī)械連接
通過鋼筋與連接件的機(jī)械咬合作用或鋼筋 端面的承壓作用，將一根鋼筋中的力傳遞至 另一根鋼筋的連接。
機(jī)械連接接頭的類型主要有：

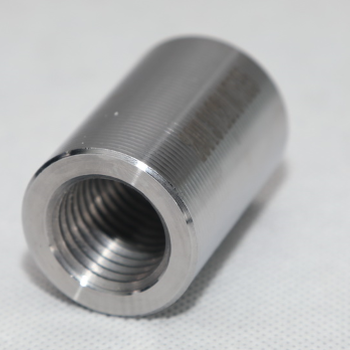

2 套筒接頭：通過力使連接件鋼套 筒塑性變形與帶肋鋼筋緊密咬臺形成的接頭；
②錐螺紋接頭：通過鋼筋端頭的錐形螺 紋和連接件錐螺紋咬合形成的接頭；
③鐓粗直螺紋接頭：通過鋼筋端頭鐓粗后 制作的直螺紋和連接件螺紋咬合形成的接頭；
④滾軋直螺紋接頭：通過鋼筋端頭直接滾 軋或剝肋后滾軋制作的直螺紋和連接件螺紋 咬合形成的接頭；
⑤熔融金屬充填接頭：由高熱劑反應(yīng)產(chǎn)生 熔融金屬充填在鋼筋與連接件套筒間形成的 接頭；
⑥水泥灌漿充填接頭；用的水泥漿充填 在鋼筋與連接件套筒間硬化后形成的接頭。
2、接頭抗拉強(qiáng)度 接頭試件在拉伸試驗中所達(dá)到 拉應(yīng)力值。
3、接頭殘余變形 接頭試件按規(guī)定的加載制度加載并卸載后， 在規(guī)定標(biāo)距內(nèi)所測得的變形。 測量儀表應(yīng)在鋼筋兩側(cè)對稱布置，取鋼筋兩 側(cè)儀表讀數(shù)的平均值計算殘余變形值。 變形測量標(biāo)距 L1= L+4d 式中：L1——變形測量標(biāo)距 L——機(jī)械接頭長度； d——鋼筋公稱直徑
4、接頭試件力總伸長率 接頭試件力下在規(guī)定標(biāo)距內(nèi)測得的 總伸長率。 力總伸長率”的含義與《鋼 筋混凝土用鋼 2部分：熱軋帶肋鋼筋》 GB1499.2中鋼力總伸長率的含義相同， 代表接頭試件力下在規(guī)定標(biāo)距內(nèi)測得 的彈塑性應(yīng)變總和。
5、機(jī)械連接接頭長度 接頭連接件長度加連接件兩端鋼筋橫截面 變化區(qū)段的長度。 “接頭長度”定義明確了各類鋼筋機(jī)械連接 接頭的長度，對于接頭試件斷于鋼筋母材或 斷于接頭提供了判別依據(jù)。按照定義， 對帶肋鋼筋套筒接頭，其接頭長度即為 套筒長度； 對錐螺紋或滾軋直螺紋接頭，接頭長度則為 套筒長度加兩端外露絲扣長度； 對鐓粗直螺紋接頭，接頭長度則為套筒長度 加兩端鐓粗過渡段長度。
6、絲頭 鋼筋端部的螺紋區(qū)段。
（三）接頭的設(shè)計原則和性能等級
1、接頭的設(shè)計應(yīng)強(qiáng)度及變形性能的要求。 強(qiáng)度指接頭的抗拉強(qiáng)度; 變形性能主要有單向拉伸、高應(yīng)力反復(fù)拉壓、 大變形反復(fù)拉壓性能。 2、接頭連接件的屈服承載力和受拉承載力的 值不應(yīng)小于被連接鋼筋的屈服承載力和受 拉承載力值的1. 10倍。 設(shè)計接頭的連接件時，應(yīng)留有余量，其屈服 承載力值（套筒橫截面面積乘套筒材料 的屈服強(qiáng)度值）及受拉承載力值 （套筒橫截面面積乘套筒材料的抗拉強(qiáng)度標(biāo) 準(zhǔn)值）均應(yīng)不小于被連接鋼筋相應(yīng)值的1 10 倍，以確保接頭可靠的傳力性能。（主要指 套筒的截面設(shè)計值） 3、接頭應(yīng)根據(jù)其性能等級和應(yīng)用，對 單向拉伸性能、高應(yīng)力反復(fù)拉壓、大變形反 復(fù)拉壓、抗疲勞等各項性能確定相應(yīng)的檢驗 項目。 接頭單向拉伸時的強(qiáng)度和變形是接頭的基 本性能。 高應(yīng)力反復(fù)拉壓性能反映接頭在風(fēng)荷裁及 小地震情況下承受高應(yīng)力反復(fù)拉壓的能力。 大變形反復(fù)拉壓性能則反映結(jié)構(gòu)在強(qiáng)烈地 震情況下鋼筋進(jìn)入塑性變形階段接頭的受力
衡水套筒衡水GB50010-2002中表4.2.5-1普通鋼 筋疲勞應(yīng)力幅限值的80%。 接頭的疲勞性能是選擇性試驗項目，只有當(dāng) 接頭用于直接承受動載結(jié)構(gòu)構(gòu)件（如鐵路橋 梁）時，才需要檢驗其疲勞性能。由于直接 承受動力荷載結(jié)構(gòu)的荷載特性有很大不同， 鋼筋應(yīng)力變化范圍較大，原規(guī)程規(guī)定的參數(shù) 不能適應(yīng)各類結(jié)構(gòu)的工況，本規(guī)程中明確規(guī) 定，對直接承受動力荷載結(jié)構(gòu)，應(yīng)根據(jù)鋼筋 應(yīng)力變化幅度，由設(shè)計單位提出接頭的抗疲 勞性能要求。 當(dāng)設(shè)計無要求時，接頭的疲勞應(yīng)力幅限 值應(yīng)不小于現(xiàn)行《混凝土結(jié)構(gòu)設(shè)計 規(guī)范》(GB 50010 - 2002中表4.2.5-1普通鋼筋疲 勞應(yīng)力幅限值的80%。部分直螺紋鋼筋接頭 試件和套筒鋼筋接頭試件的疲勞試驗結(jié) 果表明，制作良好的鋼筋機(jī)械接頭的抗疲勞 性能優(yōu)于閃光對焊鋼筋接頭的疲勞性能。 抗疲勞性能是指抵抗在重復(fù)的、周期性的動 荷載之下，突然脆性斷裂的性能。JGJ1072003規(guī)定HRB335級鋼筋接頭的應(yīng)力幅為100，應(yīng)力180的200萬次循環(huán)加載試驗。 （四）接頭的應(yīng)用 1、結(jié)構(gòu)設(shè)計圖紙中應(yīng)列出設(shè)計選用的鋼筋 接頭等級和應(yīng)用部位。接頭等級的選定應(yīng)符 合下列規(guī)定； 1）混凝土結(jié)構(gòu)中要求充分發(fā)揮鋼筋強(qiáng)度或 對延性要求高的部位應(yīng)選用Ⅱ級接頭。 當(dāng)在同一連接區(qū)段內(nèi)實施鋼筋接頭 的連接時，應(yīng)采用Ⅰ級接頭。 2）混凝土結(jié)構(gòu)中鋼筋應(yīng)力較高但對延性要 求不高的部位可采用Ⅲ級接頭。 接頭的分級為結(jié)構(gòu)設(shè)計人員根據(jù)結(jié)構(gòu)的重要 性及接頭的應(yīng)用選用不同等級接頭提供 了條件。 規(guī)程根據(jù)國內(nèi)鋼筋機(jī)械連接技術(shù)的新成果以 及國外鋼筋機(jī)械連接技術(shù)的發(fā)展趨向規(guī)定了 一等級的Ⅰ級接頭。當(dāng)有必要時， 這類接頭允許在結(jié)構(gòu)中除有抗震設(shè)防要求的 框架梁端、柱端箍筋加密區(qū)外的任何部位使 用，且接頭百分率可不受。這條規(guī)定為 解決某些特殊場臺需要在同一截面實施 鋼筋連接創(chuàng)造了條件， 如地下連續(xù)墻與水平鋼筋的連接；滑?；蛱?模施工中垂直構(gòu)件與水平鋼筋的連接；裝配 式結(jié)構(gòu)接頭處的鋼筋連接；鋼筋籠的對接； 分段施工或新舊結(jié)構(gòu)連接處的鋼筋連接等。 2、鋼筋連接件的混凝土保護(hù)層厚度宜符合 現(xiàn)行《混凝土結(jié)構(gòu)設(shè)計規(guī)范》GB 50010中受力鋼筋的混凝土保護(hù)厚度 的規(guī)定，且不得小于15mm。連接件之間的 橫向凈距不宜小于25mm。 接頭的混凝土保護(hù)層厚度比受力鋼筋保護(hù)層 厚度的要求有所放松，由“應(yīng)”改為“宜”。 這是因為機(jī)械連接中連接件的截面較大，一 般比鋼筋截面積大10%～30%或以上，局部 銹蝕對連接件的影響不如對鋼筋銹蝕。 此外由于連接件保護(hù)層厚度是局部問題，要 求過嚴(yán)會影響全部受力主筋的間距和保護(hù)層 厚度，在經(jīng)濟(jì)上、實用上都會造成一定困難， 故適當(dāng)放寬，必要時也可對連接件進(jìn)行防銹 處理。 3、結(jié)構(gòu)構(gòu)件中縱向受力鋼筋的接頭宜相互 錯開。鋼筋機(jī)械連接的連接區(qū)段長度應(yīng)按 35d計算。在同一連接區(qū)段內(nèi)有接頭的受力 鋼筋截面面積占受力鋼筋總截面面積的百分 率（以下簡稱接頭百分率）。應(yīng)符合下列規(guī) 定： 1）接頭宜設(shè)置在結(jié)構(gòu)構(gòu)件受拉鋼筋應(yīng)力較 小部位，當(dāng)需要在高應(yīng)力部位設(shè)置接頭時， 在同一連接區(qū)段內(nèi)Ⅲ級接頭的接頭百分率不 應(yīng)大于25%，Ⅱ級接頭的接頭百分率不應(yīng)大 于50%。 I級接頭的接頭百分率陳本規(guī)程4. 0. 3條2 款所列情況外可不受。 2）接頭宜避開有抗震設(shè)防要求的框架的梁 端、柱端箍筋加密區(qū)；當(dāng)無法避開時，應(yīng)采 用Ⅱ級接頭或Ⅰ級接頭級；且接頭百分率不 應(yīng)大于50%。 3）受拉鋼筋應(yīng)力較小部位或縱向受壓鋼筋， 接頭百分率可不受。 4）對直接承受動力荷載的結(jié)構(gòu)構(gòu)件，接頭 百分率不應(yīng)大于50%。 縱向受力鋼筋機(jī)械連接接頭宜相互錯開和接 頭連接區(qū)段長度為35d的。 接頭百分率關(guān)系到結(jié)構(gòu)的安全、經(jīng)濟(jì)和方 便施工。規(guī)程綜合考慮了上述三項因素，在 國內(nèi)鋼筋機(jī)械接頭普遍有較大的情 況下，放寬了接頭使用部位和接頭百分率限 制。 從而在結(jié)構(gòu)安全的前提下，既方便了施 工又可取得一定的經(jīng)濟(jì)效益，尤其對某些特 殊解決在同一截面鋼筋連接創(chuàng)造了 條件。根據(jù)本條規(guī)定，只要接頭百分率不大 于50%，Ⅱ級接頭可以在抗震結(jié)構(gòu)中的任何 部位使用。即使對重要建筑，一般情況下選 用Ⅱ級接頭就可以了。接頭等級的選用并非 愈高愈好，盲目接頭等級容易給施工和 驗收帶來不必要的麻煩。 4、當(dāng)對具有鋼筋接頭的構(gòu)件進(jìn)行試驗并取 得可靠數(shù)據(jù)時，接頭的應(yīng)用范圍可根據(jù)工實 際情況進(jìn)行。 本條規(guī)定對于有的工程師，可以根據(jù)具 有鋼筋接頭的構(gòu)件試驗結(jié)果，鋼筋機(jī)械 連接接頭的應(yīng)用范圍。 （五）接頭的型式檢驗 1、在下列情況應(yīng)進(jìn)行型式檢驗： 1）確定接頭性能等級時； 2）材料、工藝、規(guī)格進(jìn)行改動時； 3）型式檢驗報告超過4年時。 本條指出了接頭型式檢驗的應(yīng)用。其主 要作用是對各類接頭按性能分級。經(jīng)型式檢 驗確定其等級后，工地現(xiàn)
興安盟滾絲輪
1元
產(chǎn)品名：興安盟,滾絲輪,興安盟滾絲輪
巴中冷擠壓套筒
1元
產(chǎn)品名：巴中,冷擠壓套筒,巴中冷擠壓套筒
萊蕪滾絲機(jī)
1元
產(chǎn)品名：萊蕪, 滾絲機(jī),萊蕪滾絲機(jī)
澳門離島國標(biāo)套筒
1元
產(chǎn)品名：澳門離島,國標(biāo)套筒,澳門離島國標(biāo)套筒
晉中加長套筒
1元
產(chǎn)品名：晉中,加長套筒,晉中加長套筒
南陽國標(biāo)鋼筋套筒
1元
產(chǎn)品名：南陽,國標(biāo)鋼筋套筒,南陽國標(biāo)鋼筋套筒
岳陽滾絲輪
1元
產(chǎn)品名：岳陽,滾絲輪,岳陽滾絲輪
贛州滾絲輪
1元
產(chǎn)品名：贛州,滾絲輪,贛州滾絲輪
