由于IGBT模塊為MOSFET結構，IGBT的柵通過一層氧化膜與發射實現電隔離。由于此氧化膜很薄，其擊穿電壓一般達到20～30V。因此因靜電而導致柵擊穿是IGBT失效的常見原因之一。

在使用IGBT模塊時，盡量不要用手觸摸驅動端子部分，當要觸摸模塊端子時，要先將人體或衣服上的靜電用大電阻接地進行放電后，再觸摸； 在用導電材料連接模塊驅動端子時，在配線未接好之前請先不要接上模塊； 盡量在底板良好接地的情況下操作。 在應用中有時雖然了柵驅動電壓沒有超過柵大額定電壓，但柵連線的寄生電感和柵與集電間的電容耦合，也會產生使氧化層損壞的振蕩電壓。為此，通常采用雙絞線來傳送驅動信號，以減少寄生電感。在柵連線中串聯小電阻也可以抑制振蕩電壓。
此外，在柵—發射間開路時，若在集電與發射間加上電壓，則隨著集電電位的變化，由于集電有漏電流流過，柵電位升高，集電則有電流流過。這時，如果集電與發射間存在高電壓，則有可能使IGBT發熱及至損壞。

在安裝或更換IGBT模塊時，應十分重視IGBT模塊與散熱片的接觸面狀態和擰緊程度。為了減少接觸熱阻，好在散熱器與IGBT模塊間涂抹導熱硅脂。一般散熱片底部安裝有散熱風扇，當散熱風扇損壞中散熱片散熱不良時將導致IGBT模塊發熱，而發生故障。因此對散熱風扇應定期進行檢查，一般在散熱片上靠近IGBT模塊的地方安裝有溫度感應器，當溫度過高時將報警或停止IGBT模塊工作。

一般保存IGBT模塊的場所，應保持常溫常濕狀態，不應偏離太大。常溫的規定為5～35℃ ，常濕的規定在45～75%左右。在冬天特別干燥的地區，需用加濕機加濕; 盡量遠離有腐蝕性氣體或灰塵較多的場合； 在溫度發生急劇變化的場所IGBT模塊表面可能有結露水的現象，因此IGBT模塊應放在溫度變化較小的地方； 保管時，須注意不要在IGBT模塊上堆放重物； 裝IGBT模塊的容器，應選用不帶靜電的容器。

由于IGBT在電能轉換中扮演的重要角色，它能夠為各種高電壓和大電流應用提供更高的效率和節能效果，被廣泛應用于工業控制、新能源、變頻家電等領域。特別是在新能源汽車中，IGBT 模塊占電動車整車成本約5%左右，是除電池之外成本第二高的元件。根據IHS預測，全球汽車電動化用IGBT模塊未來5年復合增長率高達23.5%。目前國內IGBT供需差距，國產量僅為市場銷量的七分之一。
2018 年 IGBT 模塊需求量為7898萬只，但是國內產量只有1115萬只，供需缺口。據業內人士透露，IGBT整體市場規模會保持每年10%以上的增長速度，主要受益于新能源汽車行業的發展。但是國產IGBT的增長速度會遠此，以上市公司斯達半導體為例，2016年至2018年，連續保持45%以上的增長率。國內諸多公司以IGBT為主營業務的公司實現了高速增長。

隨著IGBT芯片技術的不斷發展，芯片的高工作結溫與功率密度不斷提高， IGBT模塊技術也要與之相適應。未來IGBT模塊技術將圍繞 芯片背面焊接固定 與 正面電互連 兩方面改進。模塊技術發展趨勢：無焊接、 無引線鍵合及無襯板/基板封裝技術；內部集成溫度傳感器、電流傳感器及驅動電路等功能元件，不斷提高IGBT模塊的功率密度、集成度及智能度。

供應英國WESTCODE西碼相控可控硅及R系列快速可控硅和整流二極管系列產品.N105PH12.N105RH12 ,N018PH12.N023PH12 N086PH12,N170PH12.N195PH12.N320CH40,N275PH12.N280CH06,N330KH12.N370MH12,R200SH16-21 R219SH08-12 R220SH08-12 R270SH04-08 D315CH32-36 R305SH14-21 D350SH24-26可接訂單，標價僅供參考，當日詢問下單為準，蘇州阜晶電子科技有限公司供應：英國西碼圓盤式晶閘管 陶瓷二極管系列，IXYS 可控硅大電流模塊。日本sanRex三社可控硅整流模塊。 德國西門康可控硅IGBT模塊 ，英飛凌，(優佩克) IGBT，可控硅模塊 .Fairchild ，Sirectifier ，東芝，三菱，富士，達林頓，GTR，IGBT, IPM，PIM模塊，快恢復二極管，整流橋，美國IR公司系列，場效應管.可控硅模塊.

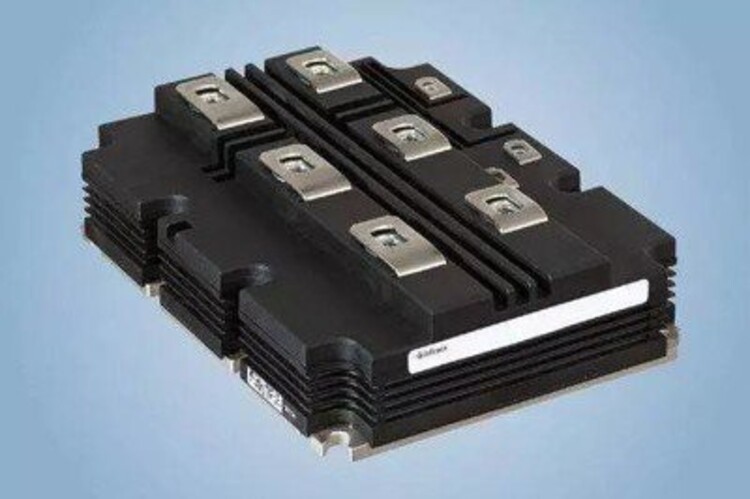

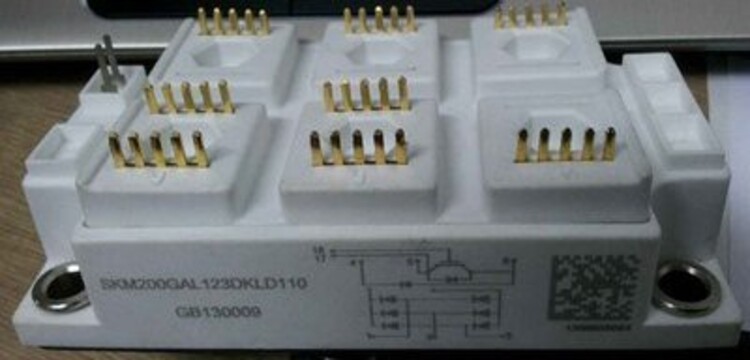

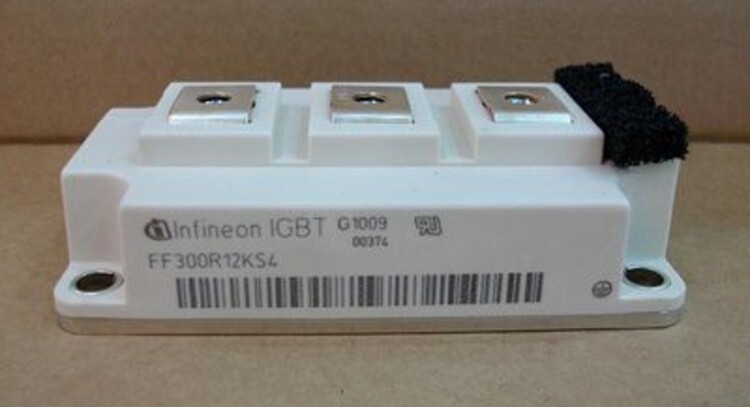

IGBT功率模塊
IGBT功率模塊采用IC驅動，各種驅動保護電路，IGBT芯片，新型封裝技術，從復合功率模塊PIM發展到智能功率模塊IPM、電力電子積木PEBB、電力模塊IPEM。PIM向高壓大電流發展，其產品水平為1200—1800A/1800—3300V，IPM除用于變頻調速外，600A/2000V的IPM已用于電力機車VVVF逆變器。平面低電感封裝技術是大電流IGBT模塊為有源器件的PEBB，用于艦艇上的發射裝置。IPEM采用共燒瓷片多芯片模塊技術組裝PEBB，大大降低電路接線電感，進步系統效率，現已開發成功第二代IPEM，其中所有的無源元件以埋層方式掩埋在襯底中。智能化、模塊化成為IGBT發展熱門。

上升時間。實際應用中常給出的漏極電流開通時間ton 即為td (on) tri 之和，漏源電壓的下降時間由tfe1 和tfe2 組成。
IGBT的觸發和關斷要求給其柵極和基極之間加上正向電壓和負向電壓，柵極電壓可由不同的驅動電路產生。當選擇這些驅動電路時，基于以下的參數來進行：器件關斷偏置的要求、柵極電荷的要求、耐固性要求和電源的情況。因為IGBT柵極- 發射極阻抗大，故可使用MOSFET驅動技術進行觸發，不過由于IGBT的輸入電容較MOSFET為大，故IGBT的關斷偏壓應該比許多MOSFET驅動電路提供的偏壓更高。
IGBT在關斷過程中，漏極電流的波形變?yōu)閮啥?。因為MOSFET關斷后，PNP晶體管的存儲電荷難以迅速消除，造成漏極電流較長的尾部時間，td(off)為關斷延遲時間，trv為電壓Uds(f)的上升時間。實際應用中常常給出的漏極電流的下降時間Tf由圖中的t(f1)和t(f2)兩段組成，而漏極電流的關斷時間
t(off)=td(off)+trv十t(f)
式中：td(off)與trv之和又稱為存儲時間。
IGBT的開關速度低于MOSFET，但明顯GTR。IGBT在關斷時不需要負柵壓來減少關斷時間，但關斷時間隨柵極和發射極并聯電阻的增加而增加。IGBT的開啟電壓約3～4V，和MOSFET相當。IGBT導通時的飽和壓降比MOSFET低而和GTR接近，飽和壓降隨柵極電壓的增加而降低。
正式商用的IGBT器件的電壓和電流容量還很有限，遠遠不能滿足電力電子應用技術發展的需求；高壓領域的許多應用中，要求器件的電壓等級達到10KV以上，目前只能通過IGBT高壓串聯等技術來實現高壓應用。國外的一些廠家如瑞士ABB公司采用軟穿通原則研制出了8KV的IGBT器件，德國的EUPEC生產的6500V/600A高壓大功率IGBT器件已經獲得實際應用，日本東芝也已涉足該領域。與此同時，各大半導體生產廠商不斷開發IGBT的高耐壓、大電流、高速、低飽和壓降、高可靠性、低成本技術，主要采用1um以下制作工藝，研制開發取得一些新進展。2013年9月12日 我國的高壓大功率3300V/50A IGBT（絕緣柵雙極型晶體管）芯片及由此芯片封裝的大功率1200A/3300V IGBT模塊通過，中國自此有了完全自主的IGBT“中國芯”。
