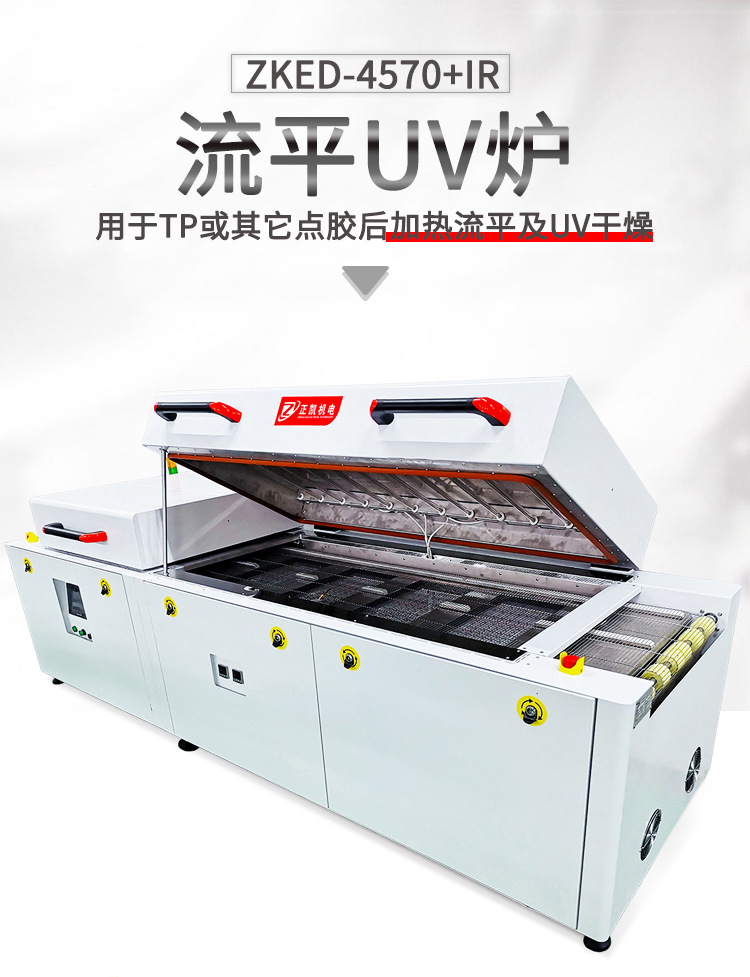

一、設備概述
流平UV爐主要用于TP或其它點膠后加熱流平及UV干燥。
二、設備規格以及主要技術指標
1.有傳送寬度：600mm
2.機臺結構:傳送帶上方電熱管恒溫加熱,下方UV 燈從下向上照射固化產品.
3.機臺尺寸:入料段300mm,流平及UV固化段2500mm,出料段300mm.
4.溫度范圍:常溫-100℃,常用60℃.
5.UV固化方式：UV LED燈固化,置于傳送帶底面向上照射產品.
LEDUV燈技術參數 ：
1.LED照射頭數量:4組，每組發光面積450mm*250mm，450mm為網帶寬度方向.
2.LED燈波長: 365±5nm
3.初期發光強度: 50～100ｍＷ/cm2可調
4.照射方向:底面照射.與傳送帶呈90度角擺放
5.LED燈:韓國LG芯片,2W/顆，共計1920顆燈珠。
6.產品表面溫度: 60℃以下（速度1.0m∕min,不開上加熱狀態下測量）
7.有效照射距離:10-50mm可調。
8.有效照射幅寬:450mm
加熱上蓋技術參數：
1.加熱段長度:2500mm.
2.加熱方式: 石英陶瓷加熱管,共18支,400W/支.
3.溫度范圍: 常溫-100℃,常用60℃.
傳送機構參數 :
1.進料方式：人工投料.
2.不銹鋼輸送網，網格100*10mm.線徑1.2mm.
3.傳送方式：不銹鋼輸送網，網格100*10mm.
4.傳送寬度：600mm.
5.進出料口高度：MAX30mm.
6.傳送速度：1～3m/min.
7.傳送重量：?jiǎn)蝹€(gè)治具含產品MAX5kg.
8.輸送馬達: AC 馬達無級變速.
其它項目參數：
1.材 質：內外采用SS41#鋼板經防銹處理后靜電噴涂60#淺沙色。
2.控制方式:PLC+觸摸屏控制，單機工作不帶MES接口,帶節能模式，

入料位配有材料檢測光電開關,檢測到有

材料進入時UV燈自動開啟,無料進料延時自動關閉UV燈進行節能，

人機操作介面可調定機臺自動開機時間及自動關機時間.
3.重 量：約800Kg
4.機臺尺寸:長3100mm*寬1000mm*高1500mm （不含冰水機及冷風機）
